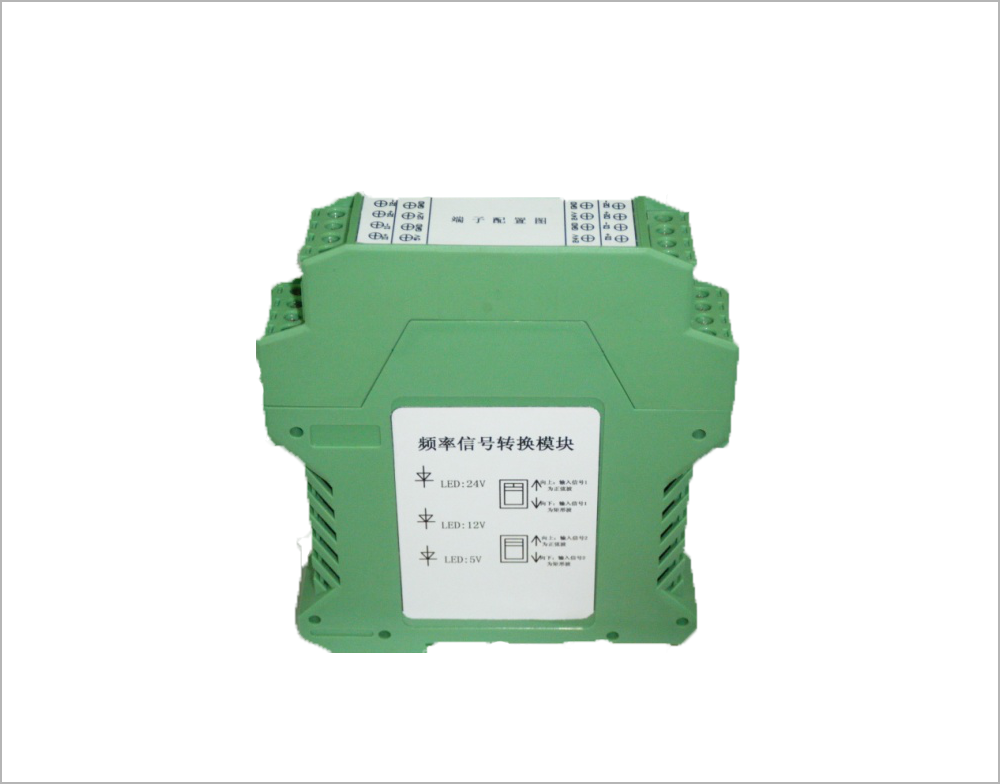

IV-04型双通道频率信号转换模块

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

本产品是将普通正弦波与单边矩形波转换为同频率矩形差分信号的双通道模块。

0510-85346989

产品详情

本产品是将普通正弦波与单边矩形波转换为同频率矩形差分信号的双通道模块。

1．产品特性：

输入信号类型： IV-04产品可以输入两种信号类型。第一种信号类型是单边脉冲矩形波；第二种输入信号可为近似正弦波。输入信号类型在切换时用模块内部的拨动开关，其中一个是通道1的切换开关，另一个为通道2的信号切换开关。切换开关的切换方向如图3所示，拨向上时是输入正弦波，拨向下时输入矩形波。

本品采用多功能模块化设计：产品安装简单、结构紧凑，外壳阻燃等级符合UL94标准V0级；外壳有金属扣，可以在DIN35导轨上实现快速连接，符合EN60715标准要求。

2．技术参数

● 单边脉冲矩形波信号输入：频率：0～5kHz，波幅：低电平为0V～1V，高电平为4V～12V。

● 近似正弦波信号输入：频率为0～5kHz，电压峰峰值Vpp在15mV～500mV之间。

● 频率响应：小信号输入带宽20KHz。

● 输入电源： 24VDC。

● 输出电源：5V，供电电流150mA；12V，供电电流250mA。

● 输出信号：差分脉冲输出，符合EIA -422标准和美国联邦标准1020。

● 输出端负载最大电流：30mA。

● 具有输出电流保护功能。

● 2个通道之间不存在相互干扰。

● 工作环境温度：-10℃～70℃。

● 贮存环境温度：-65℃～150℃。

● 壳体尺寸：22.5×99×114mm。

● 安装方式：适用DIN35导轨。

3．产品结构：

在产品顶部是连接接口：连接接口有4个规格相同的4针位的插拔式螺钉连接器，该连接器插头部分为孔式结构以保护电气连接线，插座固定在壳体内部，共四个，分上下两层固定，靠顶部的两个插座针位说明见顶部标签的内侧，下面两个插座针位说明见顶部标签的外侧。电气功能符号和位置示意平面图如图所示。

4．电气连接接口表：

5．信号类型切换说明：

输入信号类型切换开关位置图3所示：
